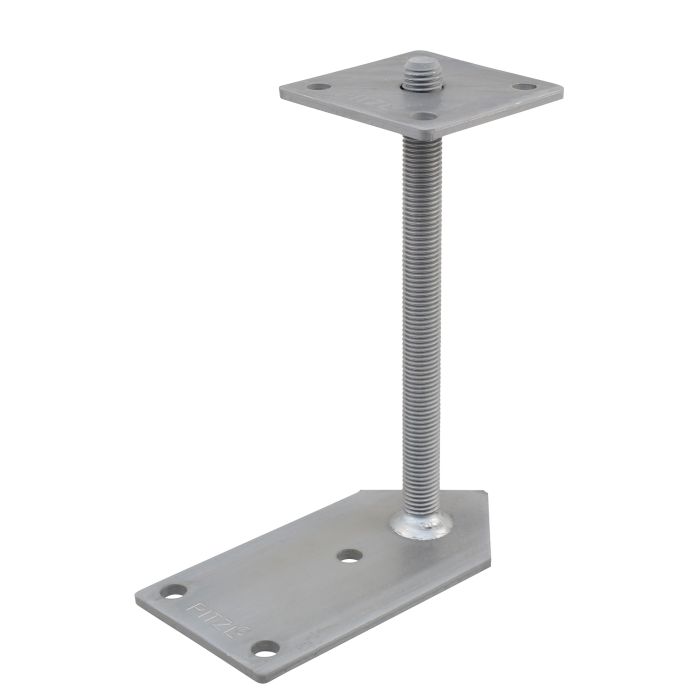

Pitzl - Verstelbare paaldrager - M20 draadeind - lengte 250 mm - met onderplaat met hoek 2x45°

Deze Pitzl verstelbare paaldrager met M20 draadeind is een nauwkeurig instelbare oplossing voor het verbinden van houten palen met een betonfundering. Het systeem maakt deel uit van de PTP easy serie met draadeinden en is ontworpen voor situaties waarin hoogtecorrectie en flexibele montage essentieel zijn.

Pitzl verstelbare paaldrager M20 – 250 mm – onderplaat met hoek 2×45°

De paaldrager is uitgevoerd met een centraal M20 draadeind met een lengte van 250 mm en een onderplaat van 200 × 100 × 6 mm. Eén zijde van de onderplaat is voorzien van een hoekafschuining van 2×45°, wat de montage tegen randen of obstakels vergemakkelijkt. Afhankelijk van de gekozen uitvoering wordt de paaldrager gecombineerd met een specifieke bovenplaat.

Toepassingen

Deze verstelbare paaldrager is geschikt voor houtconstructies zoals terrassen, vlonders, veranda’s, bijgebouwen en andere constructies waarbij een exacte hoogteafstelling noodzakelijk is. Dankzij het draadeindsysteem kan de paal millimeterprecies worden uitgelijnd.

Kenmerken

• Verstelbare paaldrager met centraal M20 draadeind
• Draadeindlengte: 250 mm
• Onderplaat: 200 × 100 × 6 mm
• Onderplaat met één zijde afgeschuind (2×45°)
• Geschikt voor nauwkeurige hoogteverstelling

Keuze uit verschillende bovenplaten

Deze paaldrager is leverbaar met verschillende typen bovenplaten. De keuze van de bovenplaat bepaalt de manier waarop de houten paal wordt bevestigd en geborgd.

• Losse bovenplaat (100 × 100 × 6 mm)
  Een vlakke bovenplaat zonder vaste verbinding met het draadeind. Deze uitvoering biedt maximale flexibiliteit bij montage en positionering van de paal.
• Bovenplaat met vastgelaste moer (100 × 100 × 6 mm)
  De moer is vastgelast aan de bovenplaat, waardoor de bovenplaat direct op het draadeind wordt geschroefd. Dit zorgt voor een vaste, eenvoudige montage en een stabiele verbinding.
• Bovenplaat met opwaaibeveiliging (100 × 100 × 6 mm)
  Deze bovenplaat is voorzien van een voorziening tegen opwaartse krachten, waardoor de paal beter geborgd is bij windbelasting of lichte trekbelasting.

Materiaal en afwerking

De paaldrager is vervaardigd uit staal en uitgevoerd in een thermisch verzinkte afwerking. Dit biedt een goede bescherming tegen corrosie en maakt het product geschikt voor langdurig buitengebruik.

Montage

1. Veranker het M20 draadeind in beton met een chemisch anker of instortvoorziening.
2. Plaats de onderplaat over het draadeind en stel de gewenste hoogte af met stelmoeren.
3. Monteer de gekozen bovenplaat op het draadeind.
4. Bevestig de houten paal op de bovenplaat en borg alle moeren.

Deze Pitzl verstelbare paaldrager met M20 draadeind en onderplaat met 2×45° afschuining biedt een flexibele en nauwkeurig instelbare oplossing voor houtconstructies. Door de keuze uit verschillende bovenplaten kan de paaldrager worden afgestemd op de gewenste bevestiging en belasting.
