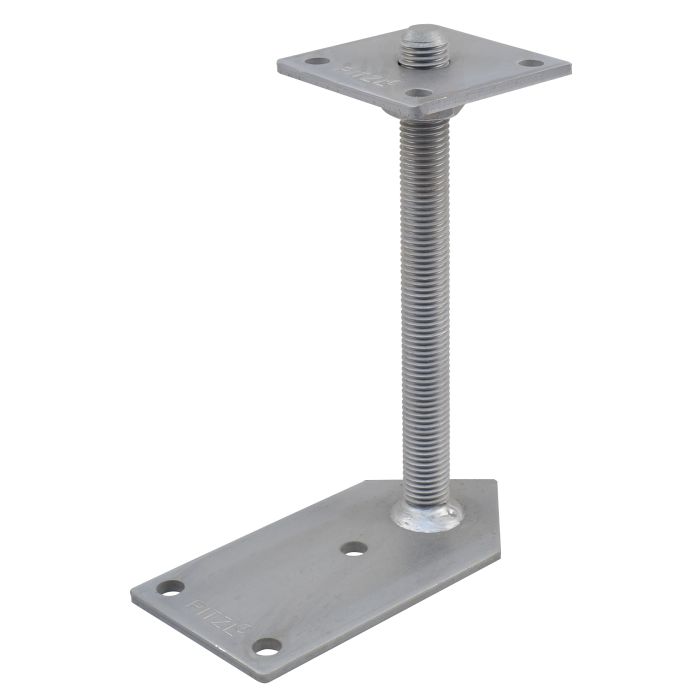

Pitzl - Verstelbare paaldrager - M24 draadeind - lengte 250 mm - met onderplaat met hoek 2x45°

Deze Pitzl verstelbare hoekpaaldrager met M24 draadeind is een gespecialiseerde uitvoering binnen de PTP easy serie met draadeinden. De paaldrager is ontwikkeld voor situaties waarbij een houten paal exact tussen of tegen twee muren geplaatst moet worden en hoogteverstelling noodzakelijk is.

Pitzl verstelbare hoekpaaldrager M24 – 250 mm – onderplaat met 2×45° afschuining

De hoogte van de paal is nauwkeurig instelbaar door middel van het centrale M24 draadeind en stelmoeren. Hierdoor kan de paal ook na montage exact waterpas worden afgesteld, bijvoorbeeld bij ongelijke vloeren of maatverschillen in de fundering.

Speciaal ontworpen voor hoeksituaties

Deze paaldrager heeft een onderplaat met aan één zijde een rechte kant en aan de andere zijde twee afgeschuinde hoeken van 45°. Hierdoor kan de paaldrager strak en haaks worden geplaatst tussen twee muren of tegen een hoekopstelling. De afgeschuinde zijde sluit netjes aan op beide muren, zonder extra zaag- of paswerk.

Afmetingen en technische kenmerken

• Draadeind: M24, lengte 250 mm
• Bovenplaat: 100 × 100 mm, dikte 6 mm
• Bovenplaat voorzien van: 4 montagegaten Ø 12 mm
• Onderplaat: 200 × 100 mm, dikte 6 mm
• Onderplaat voorzien van: 3 montagegaten Ø 12 mm
• Onderplaat: één rechte zijde en één zijde met 2×45° afschuining

Keuze uit verschillende bovenplaten

De configuratie van deze paaldrager bestaat uit de keuze van het type bovenplaat. Elke uitvoering is afgestemd op een specifieke bevestigingswijze of extra borging.

• Losse bovenplaat
  Een vlakke bovenplaat zonder vaste verbinding met het draadeind. Geschikt wanneer flexibiliteit bij montage en positionering gewenst is.
• Bovenplaat met vastgelaste moer
  De moer is vastgelast aan de bovenplaat en wordt direct op het M24 draadeind geschroefd. Dit vereenvoudigt de montage en zorgt voor een vaste, stabiele verbinding.
• Bovenplaat met opwaaibeveiliging
  Deze uitvoering biedt extra borging tegen opwaartse krachten, bijvoorbeeld bij windbelasting of lichte trekbelasting op de constructie.

Materiaal en afwerking

De paaldrager is vervaardigd uit hoogwaardig staal en voorzien van een ZiNiP antiroest-coating. Deze afwerking biedt een verhoogde corrosiebescherming en maakt de paaldrager geschikt voor langdurig buitengebruik. De afwerking staat bekend om zijn hoge duurzaamheid en gelijkmatige bescherming.

Toepassingen

Deze verstelbare hoekpaaldrager is bijzonder geschikt voor:

• Houten palen tussen twee muren
• Hoekopstellingen bij veranda’s en overkappingen
• Vlonders en terrassen langs gevels
• Bijgebouwen en maatwerk houtconstructies

Montage

• Bevestiging in het hout:
  De bevestiging van de bovenplaat in het kopse hout van de paal dient te gebeuren met tellerkopschroeven 10 × 120 mm met voldraad. Deze schroeven zorgen voor een betrouwbare krachtsoverdracht en een stabiele verbinding tussen paal en paaldrager.
• Hoogteverstelling en verstelbereik:
  Het verstelbereik van de paaldrager kan worden vergroot door de effectieve lengte van het draadeind te verlengen. De exacte berekeningsmethode en toegestane waarden zijn opgenomen in het officiële Pitzl handleiding.
• Bevestiging op de fundering:
  De onderplaat dient op het fundament te worden bevestigd met geschikte bevestigingsmiddelen zoals ankerbouten, Multi-Monti schroeven of gelijkwaardige systemen. De keuze en dimensionering van deze verankering moet afzonderlijk statisch worden aangetoond en valt buiten de productlevering.

Deze Pitzl verstelbare hoekpaaldrager met M24 draadeind is een doordachte oplossing voor hoeksituaties tussen muren. Dankzij de verstelbare hoogte, speciale onderplaat met 2×45° afschuining en keuze uit verschillende bovenplaten is dit een professionele en duurzame paaldrager voor nauwkeurige houtconstructies.
